錘破碎機也就是錘式破碎機，主要靠錘頭破碎礦石，特別適合破碎煤炭、煤矸石、石灰石等脆性礦石，能一次將大塊塊石破碎成小石子，破碎效率高。本文重點為大家介紹一下錘破碎機內部結構與型號參數，為廣大客戶了解設備與選型提供參考。
小型錘破碎機
大型重錘式破碎機
錘破碎機內部結構圖
錘破碎機主要由機殼、轉子、轉盤、錘頭、主軸、內襯板、篩板、電機等組成。
錘破碎機分為小型錘式破碎機和大型重錘式破碎機，內部結構基本相同，區別就是進料口大小不同，產量產能大小不同。下面分別是小型錘破碎機和重錘破碎機內部結構圖：

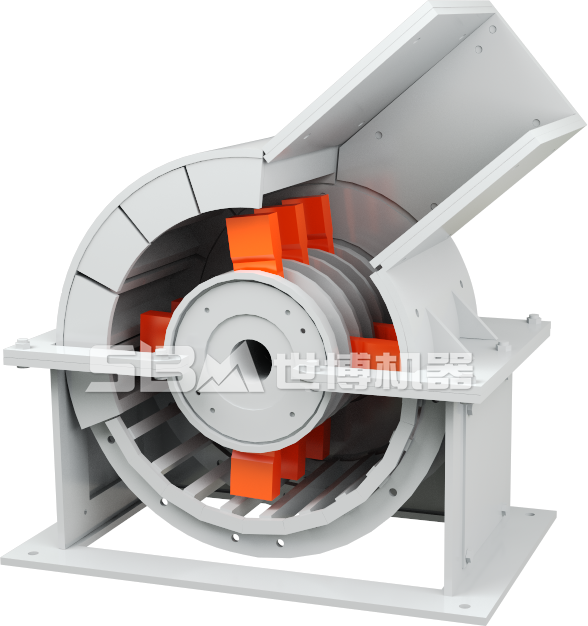

小型錘破碎機內部結構圖

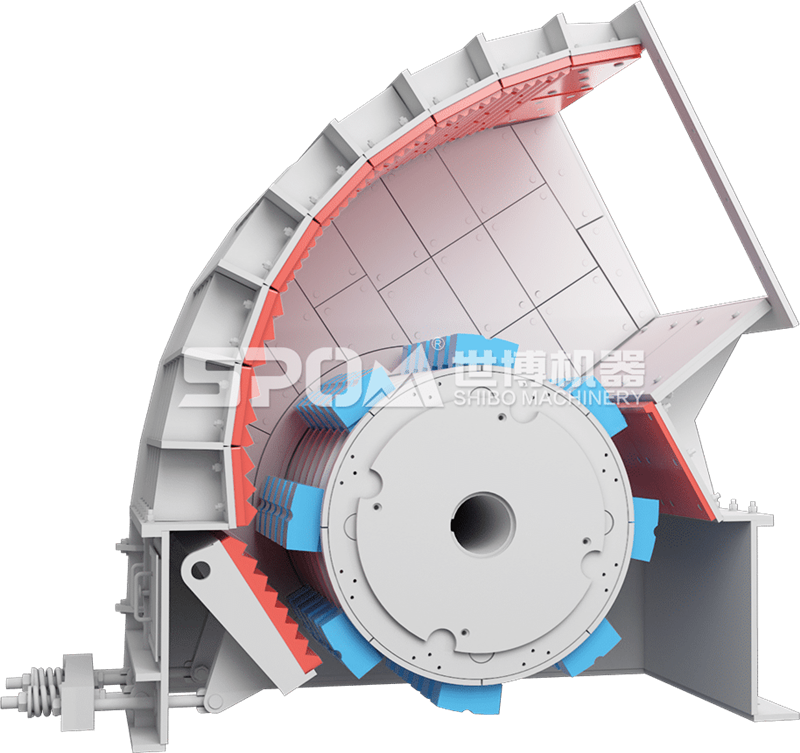

大型重錘破碎機內部結構圖
錘破碎機破碎原理詳解
錘式破碎機破碎原理圖
如上圖所示，錘破碎機主要靠錘頭打碎物料。電機帶動主軸轉動，圓盤及鑲嵌在圓盤上的錘頭被帶起高速旋轉，礦石物料由上方進料口進入破碎機后，高速旋轉的錘頭對礦石產生沖擊、錘擊、劈裂等作用力，礦石被粉碎。破碎機底部有篦條，小于篦條尺寸的碎石即合格石子，排出破碎機；大于篦條的碎石留在錘式破碎機內繼續破碎。
錘式破碎機型號參數表
小型錘式破碎機型號參數表：
| 型號 | 給料粒度 (mm) | 出料粒度 (mm) | 生產能力(t/h) | 功率 | 重量 | 外型尺寸 |
| PCФ400×300 | ≤200 | ≤25 | 5-10 | 11 | 0.8 | 900 × 670 × 860 |
| PCФ600×400 | ≤250 | ≤30 | 10-22 | 22 | 2.26 | 1200 × 1050 × 1200 |
| PCФ800×600 | ≤250 | ≤35 | 18-40 | 55 | 4.8 | 1310 × 1180 × 1310 |
| PCФ1000×800 | ≤350 | ≤35 | 25-50 | 75 | 5.9 | 1600 × 1390 × 1575 |
| PCФ1000×1000 | ≤500 | ≤35 | 30-80 | 90 | 8 | 1800 × 1590 × 1775 |
大型重錘破碎機型號參數表：
| 型號 | 規格 | 給料尺寸 | 給料口尺寸 | 生產能力(t/h) | 電動機功率 | 外型尺寸 |
| PCZ1308 | 1310X790 | 850X800 | ≤500 | 100-160 | 132kw-4 | 2818×2100×2390 |
| PCZ1512 | 1500X950 | 1200X900 | ≤600 | 250-400 | (160kw-4)*2 | 3220×2520×2800 |
| PCZ1615 | 1500X1160 | 1480X1200 | ≤650 | 400-800 | (220kw-4)*2 | 3665×2915×3440 |
| PCZ1620 | 1660X1900 | 2000X1200 | ≤1200 | 800-1000 | 400KW*2 | 3500×3100×3200 |
| PCZ1820 | 1800X1964 | 2000X1200 | ≤800 | 800-1500 | 800KW-6 | 3474×3822×3520 |
| PCZ2125 | 2100X2486 | 2600X1960 | ≤1200 | 2000-3000 | 1250KW-6 | 5057×4565×4666 |
| 型號 | 規格 | 給料尺寸 | 給料口尺寸 | 生產能力(t/h) | 電動機功率 | 外型尺寸 |
| PCZ0706 | 700x570 | 618x510 | ≤400 | 75 | 50-70 | 1950x1340x1480 |
| PCZ0808 | 800x750 | 780x610 | ≤500 | 132 | 80-100 | 2280x1790x1670 |
| PCZ0910 | 900x1000 | 1070x750 | ≤600 | 150-200 | (110kw-4)*2 | 2600x2200x2050 |
| PCZ1012 | 1000x1180 | 1255x810 | ≤200 | 250-300 | (132kw-4)*2 | 2800x2400x2300 |
| PCZ1213 | 1200x1280 | 1350x900 | ≤200 | 300-350 | (160kw-4)*2 | 2970x2625x2580 |
| PCZ1216 | 1270x1490 | 1530x920 | ≤250 | 400-500 | (200kw-4)*2 | 3070x2840x2580 |
| PCZ1220 | 1220x1950 | 2000x920 | ≤250 | 500-700 | (250kw-4)*2 | 3080x2280x2580 |
| PCZ1622 | 1580x2150 | 2290x960 | ≤300 | 600-900 | 630kw-6 | 4095x3495x2960 |
以上，本文詳述了錘式破碎機內部結構、原理，并附上詳細的參數表，如想選購錘式破碎機，一目了然。如還有疑問，歡迎直接聯系我廠咨詢（電話：13613716058）。
