PC1010錘式破碎機原先設計的盈配合較大過盈量Dmax=-0.053mm，較小過盈量Dmin=-0.003mm，因此在這種情況下如果軸承的溫度上升為60攝氏度時，然后根據80攝氏度時軸承所使用的材料的熱膨脹系數為α=11.2*10-6/攝氏度所計算出的軸承內圈的膨脹量為0.094mm。

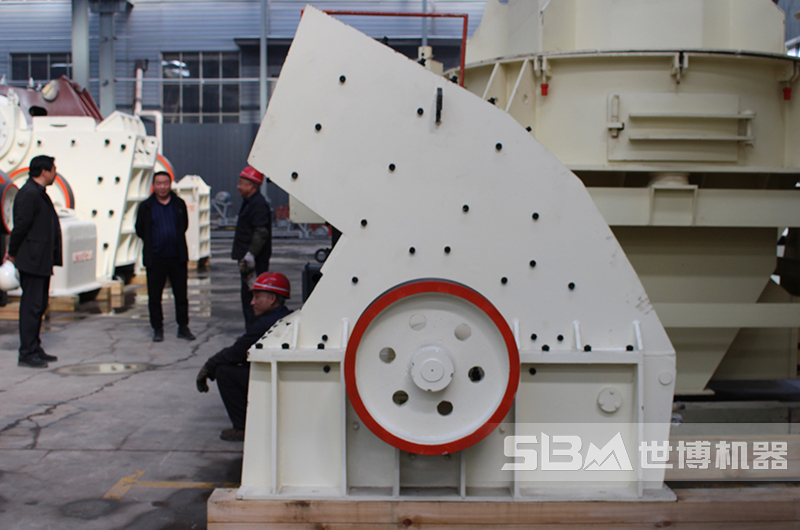

PC1010錘式破碎機

根據具體分析可知，原設計選擇的內圈與軸頸的公差配合過盈量太小，這就會在破碎機工作前期由于轉軸溫度上升的比較小造成內圈與軸頸的配合就由過盈配合變?yōu)殚g隙配合，在破碎機工作一段時間之后軸承的溫度上升比較大時，由于軸頸的膨脹，內圈與軸頸的配合變緊了，此時錘式破碎機內圈與軸頸時而一起轉動，這種軸承之間的一起轉動與相對運動較終會使軸承粘著磨損導致軸承早期失效。

因此在設計時應該考慮錘式破碎機承受著比較大的循環沖擊負荷與工作環境溫度的影響，應該選擇軸承內圈與軸頸公差配合為？140r6（+0.065+0.085），這時破碎機軸內圈與軸頸形成過盈量比較大的過盈配合，這就能夠完全保證PC1010破碎機在溫度比較高的環境下工作時破碎機軸承內圈與軸頸保持過盈配合而不會出現以前那種軸承松動的現象。
